不銹鋼制品成型多功能油壓機電氣控制系統的組成及控制原理，該控制系統主要由PLC可編程控制器；工控機；位置、壓力檢測元件組成。該系統針對不銹鋼制品的工藝動作，使多功能油壓機能夠實現對各種運動進行快速、穩定和精確的控制，同時達到提高生產效率，降低生產成本的目的。

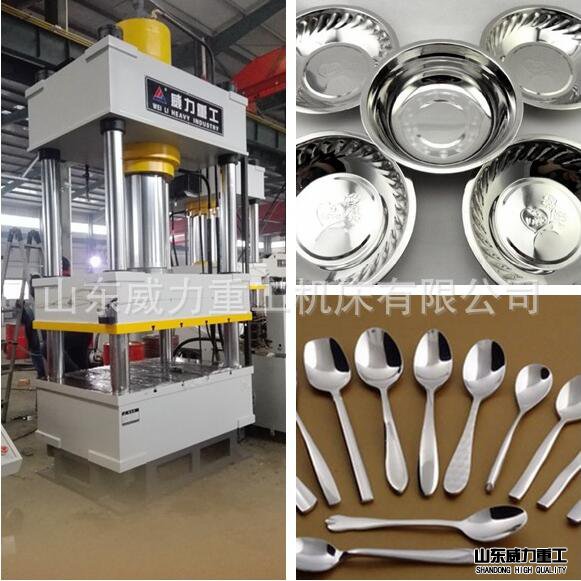

不銹鋼制品500噸四柱油壓機加工生產實力


       不銹鋼制品成型多功能油壓機的電氣控制電路圖一般分為主電路(或稱一次接線)和輔助電路(或稱二次接線)兩部分。 主電路一般用粗實線畫出，以區別于輔助電路。輔助電路由繼電器和接觸器的線圈、繼電器的觸點、接觸器的輔助觸點、按鈕、信號燈、小型變壓器等電氣元件組成。一般用細實線畫出。



不銹鋼制品拉伸四柱油壓機

(1)三相交流電源引入線采用L1、L2，L3標記。

(2)電源開關之后的三相交流電源主電路分別按U，V、W順序標記。

(3)分級三相交流電源主電路采用在三相文字代號U、V、W的前邊加上阿拉伯字母1、2、3等來標記，如1U，1V，1W等。

(4)電動機各分支電路接點標記采用三相文字代號后面加數字來表示，數字中的個位數表示電動機的代號，十位數字表示該支路各接點代號，從上到下按數值大小順序標記。

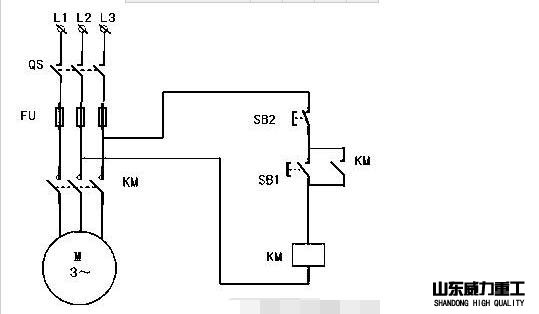

不銹鋼制品多功能油壓機的電氣控制圖


(5)電動機繞組首端分別用U、V、W標記，尾端則用U，V，W，標記。

(6)控制電路采用阿拉伯數字編號，一般由三位或三位以下的數字組成。標注方法按“等電位”原則進行，在垂直繪制的電路中，標號順序一般由上而下編號，凡是被線圈、繞組、觸點或電阻、電容等元件所間隔的線段，都應標以不同的電路標號。



不銹鋼制品成型多功能油壓機的電氣控制系統是利用電來控制液壓機的工作，熟悉了解油壓機的電路原理與組成，對于客戶在使用過程中起到安全、防護使用效率高等問題。多功能油壓機使用也非常廣泛，歡迎來公司考察訂購。
